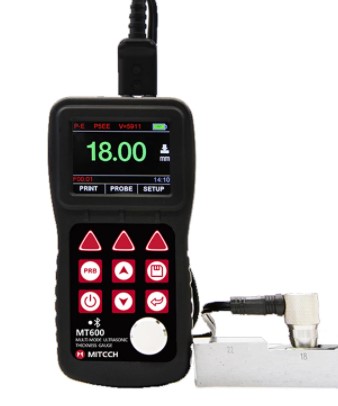

Medidor de espesor ultrasónico digital MT-600
- Rango de medición: 0,75-300 mm
- Precisión de resolución: 0,1 mm
- Almacenamiento de comunicación: N / A
- Tiempo de trabajo: 100 h (luz de fondo EL apagada).
- Peso de la unidad principal: 245 g
- Peso total: 1,5 kg
- Dimensiones: 150 mm × 74 mm × 32 mm
- Estándares relacionados: CE
El modelo MT160 es un medidor de espesores por ultrasonido digital. Basado en el mismo funcionamiento
Principios como el SONAR, el instrumento es capaz de medir el espesor de varios materiales con
Precisión de hasta 0,1/0,01 milímetros. Es adecuado para una variedad de materiales metálicos y no metálicos.
1,1 Las especificaciones del producto
Pantalla:LCD de 4,5 dígitos con retroiluminación EL.
Rango de medición:(0,75~300) mm (en acero).
Rango de velocidad del sonido: (1000 ~ 9999) m/s.
Resolución:MT150: 0,1mm; MT160: 0,1mm/0,01mm
Precisión:±(0.5% espesor + 0,04)Mm, depende de los materiales y las condiciones
Unidades: unidad métrica/Imperial seleccionable.
Cuatro lecturas por segundo para la medición de un solo punto y diez por segundo para
¿El modo de escaneo?
Memoria para hasta 20 archivos (hasta 99 valores para cada archivo) de valores almacenados.
Fuente de alimentación:Dos tamaños AA, pilas alcalinas de 1,5 voltios. Tiempo de funcionamiento típico de 100 horas (EL
¿Retroiluminación)?
Comunicación:Puerto serial RS232 para MT160. Sin puerto de comunicación para MT150.
Esquema de dimensiones:150mm x 74mm x 32mm
Peso:245g
1,2 Las funciones principales
Capaz de realizar mediciones en una amplia gama de materiales, incluyendo metales, plástico,
Cerámica, compuestos, epoxi, vidrio y otros materiales ultrasónicos de ondas conductoras.
Los modelos de transductor están disponibles para aplicaciones especiales, incluyendo material de grano grueso y alto
¿Aplicaciones de temperatura?
Sonda-Función Cero, función de calibración de velocidad de sonido
Función de calibración de dos puntos.
Dos modos de trabajo: Modo de punto único y modo de escaneo.
Indicador de estado de acoplamiento que muestra el estado de acoplamiento.
La información de la batería indica la capacidad de reposo de la batería.
Función de apagado automático y apagado automático para conservar la vida útil de la batería.
Software opcional para procesar los datos de memoria en el PC para MT160.
Miniimpresora térmica opcional para imprimir los datos medidos a través del puerto RS232 para MT160.
1,3 principio de medición
El medidor de espesores por ultrasonido digital determina el espesor de una pieza o estructura con precisión
Medición del tiempo necesario para un pulso ultrasónico corto generado por un transductor para viajar a través del
Grosor del material, refleje desde la parte posterior o la superficie interior y vuelva al transductor. La
El tiempo de tránsito de dos vías medido está dividido por dos para dar cuenta de la ruta de desplazamiento hacia abajo y atrás, y luego
Multiplicado por la velocidad del sonido en el material. El resultado se expresa en la relación conocida:
H =V * t/2
¿Dónde:H-Grosor de la pieza de prueba.
v-Velocidad del sonido en el material.
t-El tiempo de tránsito de ida y vuelta medido.
-CONTENIDO DEL EQUIPO :
1 cu Maleta de transporte resistente / 1 cu Equipo medidor de espesores MT-150 / 1 cu Transductor N05 -90° / 1 cu Envase para acoplante (sin acoplante) / 1 cu Manual de equipo
-TRANSDUCTORES DISPONIBLES OPCIONALES:
